怎么選購直線導軌？

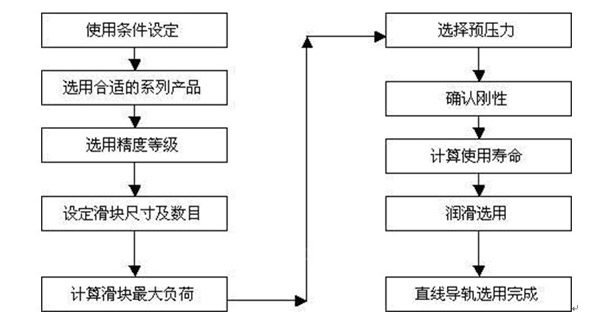

通常，直線導軌的選擇必須根據使用條件、負載能力、和預期壽命選用。所謂使用條件主要是指應用何種設備、精度要求、剛性要求、負荷方式、行程、運行速度、使用頻率、使用環境等因素。根據條件選擇對應的合適產品系列。各個直線導軌的生產廠家都對其產品進行了合適的系列劃分。臺灣HIWIN公司的直線導軌主要分為HG系列、LG系列、AG系列、MG系列等。具體的選用過程可以參考下面的順序。

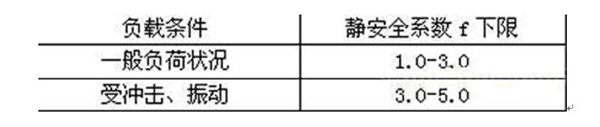

在選用的過程中可以根據計算結果隨時返回到前面的步驟進行重新選擇和設定。計算滑塊最大負荷時要確認選用的直線導軌靜安全系數應該超過推薦表中所列值。如果所選用的直線導軌副剛性不足，可以提高預壓力，加大選用尺寸或增加滑塊數來提高剛性。
靜安全系數定義為靜額定負荷與工作負荷的比值。
值得提到的是兩列歌德式結構的直線導軌副能承受各個方向的力和力矩，在輕負載或中負載應用場合較多，尤其在側向力負載較大時。而四列圓弧式結構的直線導軌在重負載或超重負載應用場合較多，圓弧型有吸收裝配面誤差的能力。但若有沖擊負載的情況發生時，宜選用歌德型結構的直線導軌副。產品對使用者而言，講究的是適用性與可靠性。不論是歌德型結構還是圓弧型結構都有其適用的應用環境。
